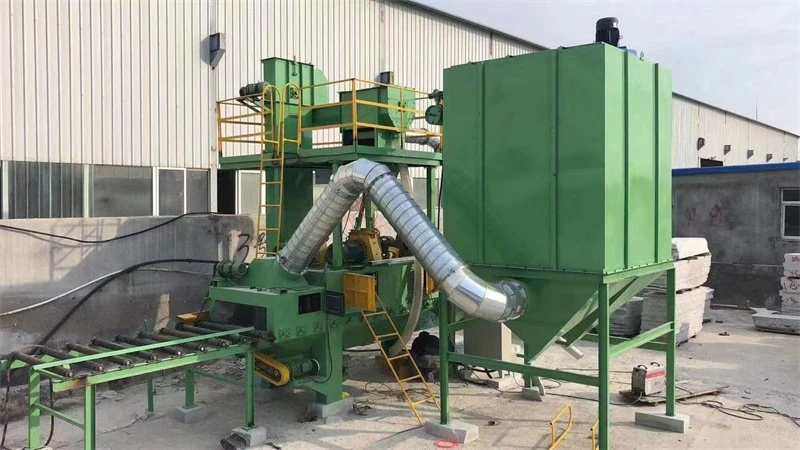

Mašina za pjeskarenje granitnog mramora i kvarca

Specijalna mašina za sačmarenje mermera je nova vrsta specijalnih mašina za sačmarenje dizajnirana i proizvedena u skladu sa zahtevima mermernog površinskog sačmarenja. Loši nedostaci značajno poboljšavaju radnu efikasnost i smanjuju radni intenzitet radnika.

Ova mašina ima sledeće karakteristike:

1. Oprema se sastoji od sistema valjkastog stola otpornog na habanje, prostorije za pjeskarenje, stroja za pjeskarenje, sistema za pročišćavanje cirkulacije sačme, sistema za uklanjanje prašine i električnog upravljačkog sistema. Radni komad se postavlja sa strane dovodnog kraja, pomera se u prednju zaptivnu komoru, komoru za sačmarenje i zadnju zaptivnu komoru, a strana slepog kraja je rasterećena.

2. Mramorna ploča može ostvariti funkciju hodanja promjenjive frekvencije, što uvelike poboljšava učinak bacanja i udaranja radnog komada. Prihvaćena je najnaprednija metoda regulacije brzine konverzije frekvencije.

3. Izgled tijela komore za sačmarenje i točka za sačmarenje se određuje nakon kompjuterske 3D simulacije dinamičke projekcije.

4. Koristeći 4 seta mašina za sačmarenje sa velikim kapacitetom sačmarenja i velikom brzinom peskarenja proizvedenih po GF tehnologiji, kapacitet sačmarenja jedne mašine može da dostigne 180 kg/min, a brzina sačma može da dostigne više od 78 m/ s, što uvelike poboljšava efikasnost čišćenja i učinak čišćenja. . Specijalna struktura za razdvajanje sačma maksimizira stopu iskorišćenja projektila na 98 procenata, dok obična mašina za peskarenje iznosi samo 80 procenata.

5. Uređaj za separaciju usvaja najnapredniji BE tip separatora šljake sa punom zavjesom na svijetu, koji može značajno poboljšati učinak odvajanja.

6. Opremljen sa zaptivnim komorama na oba kraja i višestepenim brtvljenjem zavesa od gumenog lima kako bi se sprečio veliki broj spoljašnjih zračenja čelične sačme, sa dobrim efektom zaptivanja i dugim vekom trajanja.

7. Prekidač ventila za dovod tableta ima pneumatski prekidač, koji efektivno smanjuje radni intenzitet radnika.

8. Sistem za uklanjanje prašine može koristiti vrećasti filter sa povratnim udarom, a koncentracija emisije prašine je manja od 30 mg/m3.

Tehničke specifikacije:

Maksimalna veličina mermerne ploče: 900*3000mm

Visina radnog komada: 20~100mm

Sistem valjaka

Brzina transporta radnog komada: 2-15m/min (regulacija brzine konverzije frekvencije)

Normalna radna brzina: 4~8m/min

Model reduktora: XWED2.2-4-1/29

shot blaster

Ukupni kapacitet peskarenja: 4180 kg/min

Ukupna snaga: 411 kw

dizalica

Kapacitet dizanja: 45 t/h

Model reduktora: XWD4-4-1/29

Snaga: 4 kw

Splitter

Kapacitet odvajanja: 345 t/h

Bočni pužni transporter

Kapacitet transporta: 45t/h

Model reduktora: XWD2.2-4-1/29

Snaga reduktora: 2,2kw

Uzdužni pužni transporter

Kapacitet transporta: 45 t/h

Model reduktora: XWD2.2-4-1/29

Snaga reduktora: 2,2 kw

Prvo punjenje projektila: 1,5 t

Prečnik reza žice: 1.5-2.0 mm

Ukupna zapremina vazduha: 15000 m/h

Ukupna snaga: 70 kw

Sastav opreme i strukturne karakteristike:

Mašina za teksturiranje kamena je oprema za sačmarenje sa valjkom. Sastoji se od temelja, sistema za uklanjanje prašine, električnog upravljačkog dijela, itd.

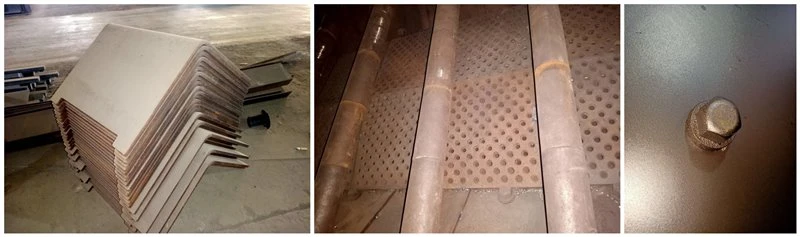

Komora za čišćenje pjeskarenjem sastoji se od stijenke komore i unutrašnje ploče za zaštitu tijela. Oklop komore za čišćenje pjeskarenjem je zavarena konstrukcija od čelične ploče, koja je zapečaćeni i prostrani radni prostor za čišćenje radnog komada pjeskarenjem. Gornji zid prostorije za čišćenje sačmarenjem opremljen je sa 4 kompleta sklopova kotača za sačmarenje Q034Z11A kako bi se osiguralo sveobuhvatno čišćenje sačmarenjem na vrhu očišćenog radnog komada. Komora je obložena štitom ZGMn13 debljine δ12. I svi su pritisnuti zaštitnim maticama, koje se lako rastavljaju i zamjenjuju.

Montaža pucnjave:

Sklop točka za sačmarenje sastoji se od točka za sačmarenje i motora. Model mašine za sačmarenje je Q034A; snaga je 11Kw. Mašina za pjeskarenje se uglavnom sastoji od tijela impelera, oštrice, kotača za sačmarenje, čahure za usmjeravanje, poklopca, krajnjeg štitnika, gornjeg štitnika, bočne zaštite itd. Q034Z11 konzolna centrifugalna mašina za sačmarenje koja se koristi u ovoj mašini ima prednosti visoke efikasnosti, zgodne instalacije i održavanja, malog otiska i može se rotirati levo i desno. U procesu brze rotacije, oštrica je fiksirana centrifugalnom silom, bez ikakvog fiksnog učvršćenja. Prilikom uklanjanja oštrice, samo dodirnite vanjski kraj oštrice da uklonite oštricu, a potrebno je samo 10-20 minuta da uklonite osam oštrica. Osim toga, ova serija strojeva za sačmarenje također može provjeriti istrošenost kotača za odvajanje sačme i čahure za usmjeravanje prilikom uklanjanja oštrica. Osim toga, glavna osovina mašine za sačmarenje je ugrađena na kućište, a rupe za fiksiranje glavne osovine i usmjerivača na kućištu se obrađuju istovremeno, čime se smanjuje trenje sačmarskog kotača o projektil i fenomen stiskanja smjernog rukavca. Takođe značajno poboljšava efikasnost peskarenja. Tokom upotrebe navlake za usmjeravanje, potrebno je često kontrolirati istrošenost pravokutnog prozora. Kada je prozor istrošen za oko 5 mm, mora se okrenuti unazad za oko 5 mm (prema smjeru rotacije radnog kola). Kada je prozor istrošen za više od 15 mm, treba ga zamijeniti, u suprotnom, radijalni kut raspršivanja projektila će se proporcionalno povećati, što će rezultirati bržim trošenjem štitnika i smanjenom efikasnošću čišćenja.

kašikasti lift:

Elevator sa kašikom sastoji se od cikloidnog okretnog reduktora, gornjih i donjih valjaka, transportne trake, rezervoara, zatvorene bačve i uređaja za zatezanje. Donji otvor za dovod kašikastog elevatora povezan je sa uzdužnim pužnim transporterom, a gornji dovodni priključak je povezan sa separatorom. Kućište dizalice ima zavarenu strukturu, lijepog izgleda i dobre krutosti. Gornji i donji valjci usvajaju naprednu poligonalnu strukturu tipa zavarivanja letvica sa istim prečnikom, što poboljšava silu trenja između remena za podizanje i remenice, izbegava fenomen klizanja staromodne lake remenice i smanjuje silu predopterećenja. pojas za podizanje. Na poklopcu dizalice nalazi se poklopac pristupnih vrata za održavanje i zamjenu spremnika. Donji pogon se može servisirati otvaranjem vrata na donjem kućištu kako bi se uklonila blokada njegovog donjeg projektila. Mašina koristi ravnu traku za rotaciju. Prilikom rada, lijevka pričvršćena na transportnu traku struže pelete na dnu elevatora, a zatim ispod pogona motora elevatora pelet se šalje na vrh elevatora, a na kraju se pelet dovodi centrifugalnim gravitacija. Odvajač pijeska za tablete. Istovremeno, dizalica je opremljena setom uređaja za zatezanje. Kada je pojas labav, pojas treba zategnuti podešavanjem vijaka za podešavanje na obje strane gornjeg dijela dizalice. Raspon podešavanja je 100 mm.

upozoriti:

Prilikom zatezanja remenice, vijak za podešavanje dizalice treba podesiti tako da se gornja remenica dizalice drži u visini. Kako bi se izbjeglo odstupanje pojasa i sudar sa poklopcem dizalice.

Odvajač pijeska za tablete:

Ova mašina koristi napredni separator peska sa punim ekranom. Separator se sastoji od zone odvajanja, silosa za pelet i slično. Smjesa peleta i pijeska ulazi u prostor za sortiranje iz dizalice, te se ravnomjerno raspoređuje po cijeloj dužini područja sortiranja, pada u separator u obliku protočne zavjese, a ventilator sakupljača prašine uvlači zrak kroz otvor za usisavanje zraka separatora. Koristeći princip gravitacionog vijenja, projektili i dijelovi kože od metalnog oksida, razbijeni projektili i prašina se efikasno odvajaju. Podešavanje šava između vertikalnih i horizontalnih pregrada za podešavanje separatora može poboljšati visinu i putanju sloja tkanine. Podešavanjem pregrada za podešavanje u području razdvajanja može se postići dobar efekat razdvajanja, a efikasnost odvajanja može biti čak 99 posto. Krupnozrnati otpad je blokiran pločom za curenje pijeska (imajte na umu da ga je potrebno često provjeravati i čistiti kako bi se spriječilo začepljenje), fini peleti teku u elevator kroz spiralni meh, a prašina izlazi iz izlaza za otpad kroz otvor. spiralni mehovi u bačvu za otpad koju ste sami obezbedili. Projektil ulazi u silos za pelete kroz ploču za curenje pijeska radi cirkulacije.

Sistem kontrole projektila:

Količina pjeskarenja na stroju za pjeskarenje kontrolira se pneumatskim zatvaračem. Prekidač pneumatske kapije pokreće cilindar, a veličina otvora kapije se kontroliše podešavanjem položaja matice za podešavanje. Međutim, treba napomenuti da veličina protoka projektila ne smije prelaziti snagu motora stroja za pjeskarenje. Ako je prevelik, spalit će motor.

pužni transporter:

Sastoji se od vijčanog vratila, reduktora, postolja reduktora i poklopca, a kapacitet transporta je 45 t/h. Njegova funkcija je da sakupi i transportuje mešavinu peskarenog peska u elevator, koji je važna transportna komponenta u sistemu cirkulacije sačme.

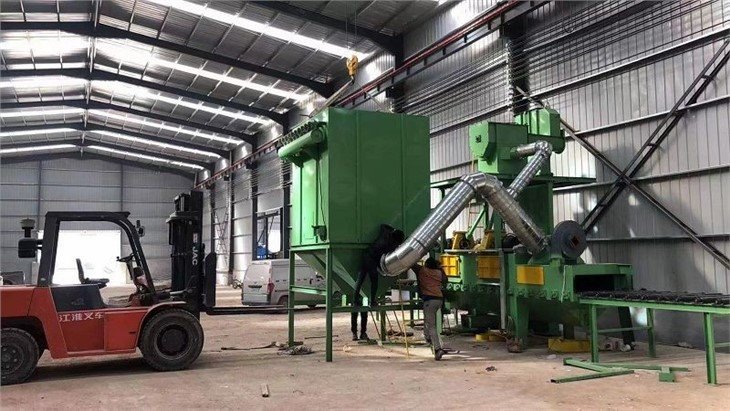

Sistem za uklanjanje prašine:

Kako bi se spriječilo zagađenje okoline, mašina je opremljena sistemom za uklanjanje prašine. Sistem se sastoji od MC100 pulsnog vrećastog filtera sa povratnim puhanjem, centrifugalnog ventilatora (snaga motora 15KW) i spojnih cijevi iz prostorije za čišćenje, separatora do sakupljača prašine, itd. mašina za sačmarenje će ući u vrećasti filter kroz primarni separator i spojni cevovod.

Električni upravljački sistem:

Za detaljna uputstva o principu upravljanja, radu i održavanju elektronskog kontrolnog sistema, pogledajte uputstvo za električnu upotrebu.

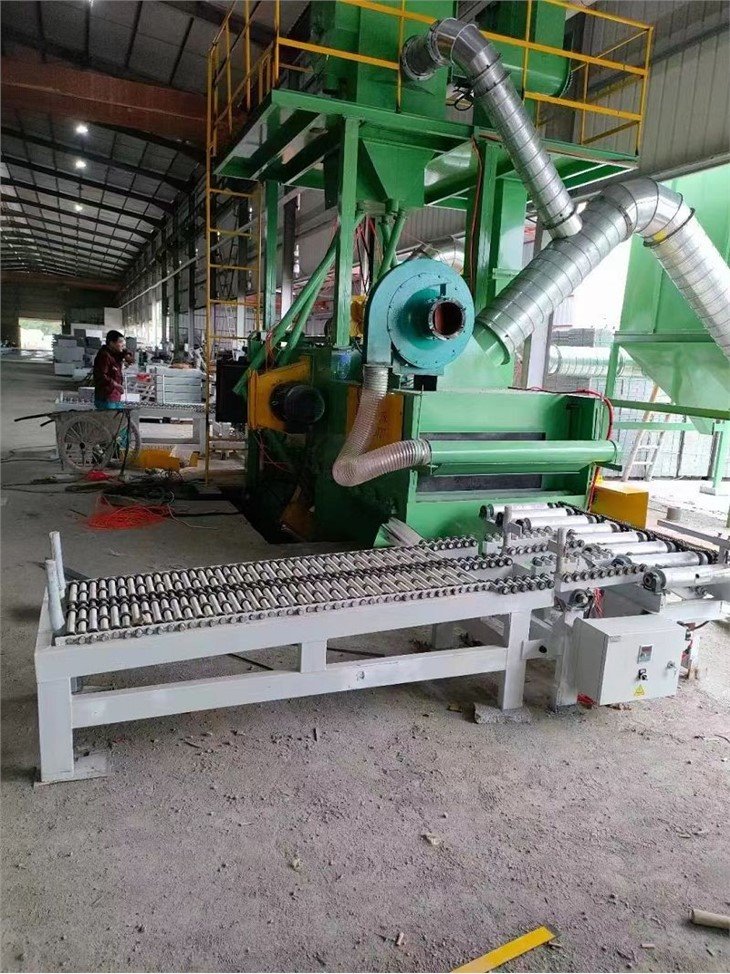

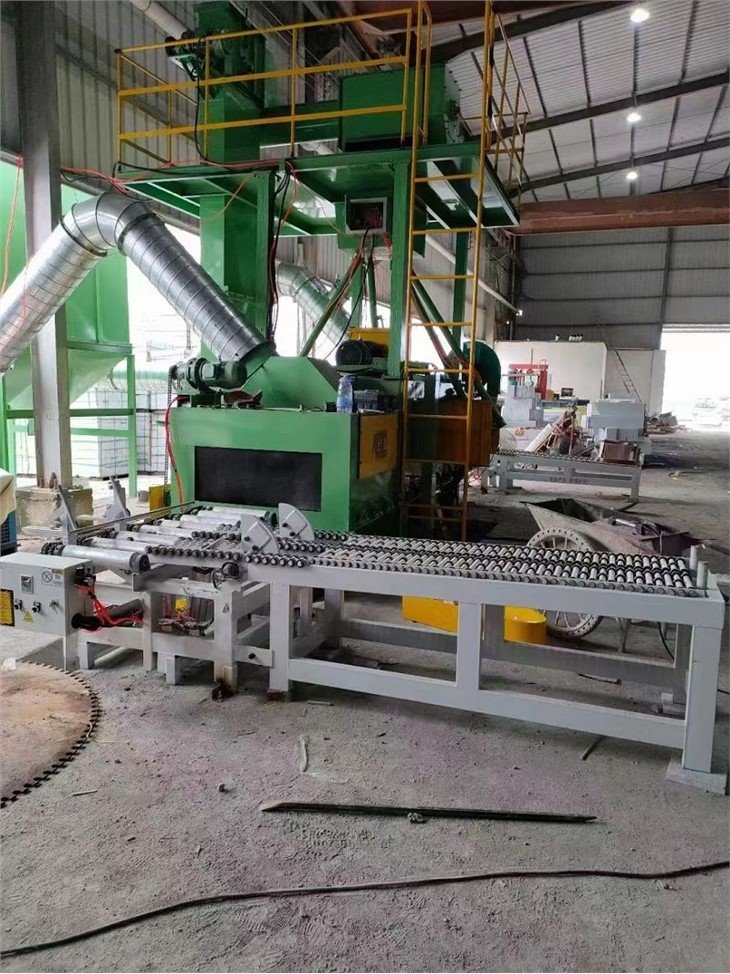

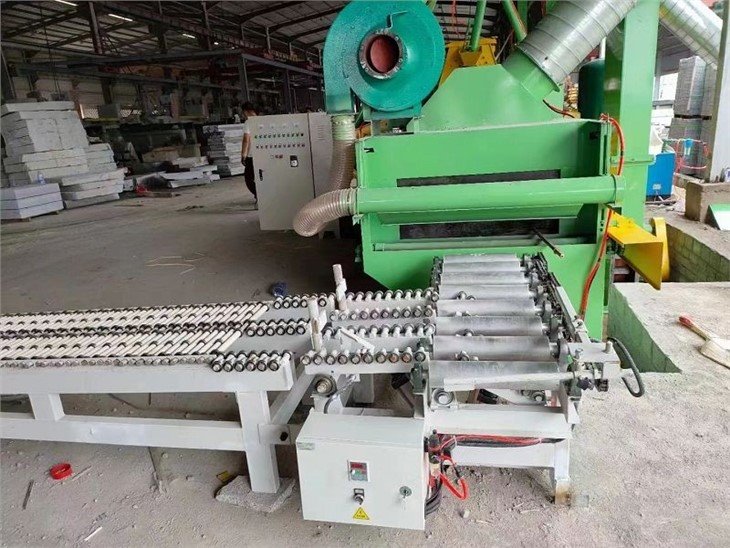

Sistem valjaka:

Sistem valjkastih stolova sastoji se od osovine valjka, reduktora, lančanika, lanca, poklopca lančanika i brtvi. Ovaj sistem je transportni dio radnog komada, koji je odgovoran za transport radnog komada od vanjske strane komore do područja sačmarenja. U području sačmarenja gornja površina radnog komada je potpuno očišćena. Nakon što je radni komad pjeskaren, sistem se transportuje na vanjski dio komore radi istovara.
